1. Obsługa urządzenia

1.2. Transport i instalacja

1.2.1. Transport i wysyłka

Maszyna X-KEY Terminator jest fabrycznie zapakowana w karton z odpowiednimi wypełnieniami, które chronią ją przed czynnikami zewnętrznymi, takimi jak wstrząsy i uderzenia. Jednakże ze względu na precyzyjną konstrukcję urządzenia oraz wagę niektórych podzespołów, maszyna jest szczególnie narażona na przeciążenia wynikające z działania sił bezwładności.

Zalecanym sposobem transportu jest przewóz maszyny na palecie. Dopuszcza się również transport indywidualny, na przykład w bagażniku samochodu osobowego.

Opakowanie należy zachować w celu zapewnienia możliwości bezpiecznego transportu w przyszłości. Maszyna jest zabezpieczona do transportu dwoma śrubami blokującymi Z1 i Z2, które należy bezwzględnie zdemontować przed rozpoczęciem pracy.

Ostrzeżenie

Niedozwolone jest wysyłanie maszyny jako standardowej paczki w usługach spedycyjnych. Firmy spedycyjne dopuszczają w takich przypadkach możliwość upadku paczki z wysokości, co może prowadzić do trwałego uszkodzenia urządzenia.

1.2.2. Rozpakowanie i przenoszenie urządzenia

Rozpakowując urządzenie należy zapewnić odpowiednią ilość miejsca na wszystkie elementy z opakowania.

Z opakowania najpierw należy wyjąć wszystkie akcesoria, a dopiero na końcu – ze względu na wagę – samą maszynę. Wyjęcie z pudełka styropianowych elementów wypełniających między akcesoriami a maszyną ułatwi prawidłowy chwyt urządzenia.

Maszynę należy przemieszczać, chwytając za podstawę lub ewentualnie za obudowę zewnętrzną.

Ostrzeżenie

Przy przemieszczaniu zabronione jest chwytanie za elementy jednostki skanującej i frezującej oraz elementy panelu sterowania.

1.2.3. Demontaż zabezpieczeń transportowych (śruby Z1 i Z2)

Przed przystąpieniem do demontażu śrub zabezpieczających należy zapewnić odpowiednią ilość miejsca oraz przygotować klucz imbusowy 3 mm z dołączonego zestawu podstawowych narzędzi.

Upewnić się, że wszystkie kable są odłączone od maszyny, a z tyłu urządzenia nie znajdują się żadne przedmioty. Zaleca się umieszczenie za maszyną miękkiego podkładu.
Ostrożnie przechylić maszynę do tyłu i delikatnie położyć na przygotowanym podkładzie.

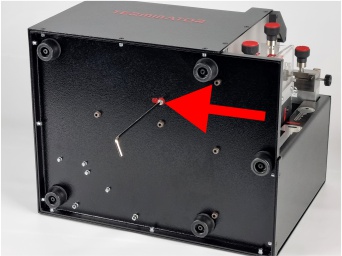

Odkręcić i wyjąć śrubę oznaczoną czerwoną naklejką Z2.

Ostrożnie ustawić maszynę z powrotem na podstawie.

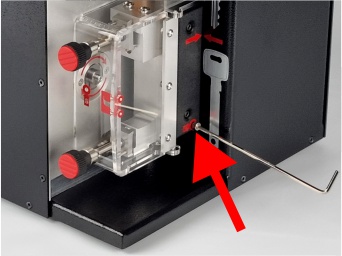

Odkręcić i wyjąć śrubę oznaczoną czerwoną naklejką Z1.
Odłożone śruby Z1 i Z2 oraz klucz imbusowy należy zabezpieczyć, przechowując je w pudełku na narzędzia.

Ostrzeżenie

W przypadku ponownego transportu urządzenia śruby Z1 i Z2 muszą zostać zamontowane.

Informacja

Montaż zabezpieczeń jest przeprowadzany w odwrotnej kolejności niż przy demontażu. Należy zwrócić szczególną uwagę, że śruba Z1 jest dłuższa od śruby Z2. Przed wkręceniem śruby Z1 należy ręcznie ustawić jednostkę frezującą w pozycji transportowej – tak, aby końcówki czerwonych strzałek na obudowie maszyny oraz jednostki frezującej dokładnie się pokrywały. W tej pozycji śruba Z1 powinna wejść swobodnie w otwór, pozostawiając około 1,5 cm gwintu do dokręcenia.

1.2.4. Przestrzeń robocza dla maszyny

Maszyna powinna być ustawiona na płaskim, stabilnym i wypoziomowanym stole.
Należy zapewnić wolną przestrzeń wokół maszyny:
- co najmniej 10 cm z lewej strony i z tyłu,
- co najmniej 30 cm z prawej strony.
Niedopuszczalne jest, aby na maszynę dostawały się jakiekolwiek zanieczyszczenia, w szczególności opiłki z innych frezarek lub urządzeń.
Operator musi mieć zapewniony łatwy dostęp do kluczowych elementów urządzenia:
- przedniej części maszyny – panelu sterowania,
- prawej strony maszyny – jednostki skanującej i frezującej.
Zaleca się umieszczenie maszyny w czystym, dobrze oświetlonym miejscu, co ułatwia obsługę i zwiększa bezpieczeństwo pracy.
Należy unikać wstrząsów i drgań w miejscu ustawienia maszyny – mogą one wpływać na dokładność pracy urządzenia.

1.2.5. Podłączenie zasilania

Przed podłączeniem zasilania muszą być spełnione następujące warunki:

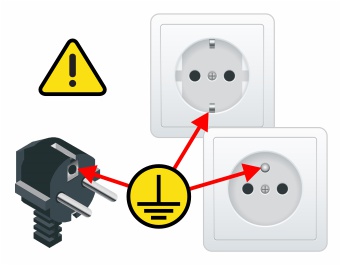

Gniazdko sieci elektrycznej gdzie ma być podłączona maszyna posiada uziemienie, to znaczy dodatkowy bolec podłączony do przewodu ochronnego PE (ang. Protective Earth).
Maszyna jest prawidłowo ustawiona i jest zapewniona odpowiednia ilość miejsca dla operatora.
Wyłącznik awaryjny maszyny jest w pozycji wyłączonej (wciśnięty).
Śruby zabezpieczające Z1 i Z2 są zdemontowane.

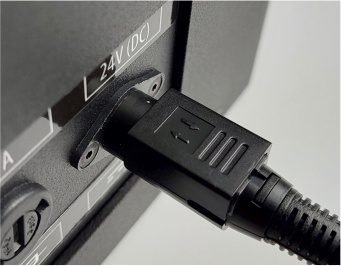

Gdy wszystkie warunki zostały spełnione podłączyć zasilacz do gniazdka sieci elektrycznej używając dołączonego kabla. Następnie włożyć wtyczkę zasilacza do maszyny uwzględniając, że spłaszczona strona (z ikoną strzałek) musi być skierowana do góry.

Informacja

Odłączając wtyczkę zasilania od maszyny należy odciągnąć element z ikonami strzałek, aby nastąpiło jej odbezpieczenie. Niedozwolone jest ciągnięcie za przewód, ponieważ może to prowadzić do uszkodzenia wtyczki lub gniazda.

1.2.6. Pierwsze uruchomienie

Po spełnieniu wszystkich wymaganych warunków maszyna jest gotowa do rozpoczęcia pracy.

Ostrzeżenie

Dla zapewnienia bezpiecznego i bezproblemowego użytkowania należy zapoznać się z treścią całej instrukcji przed pierwszym uruchomieniem maszyny.

Informacja

Podczas pierwszego włączenia nowego urządzenia na ekranie pojawi się menu wyboru języka oraz podstawowe informacje dotyczące rozpoczęcia pracy.
