1.4. Scaneinheit

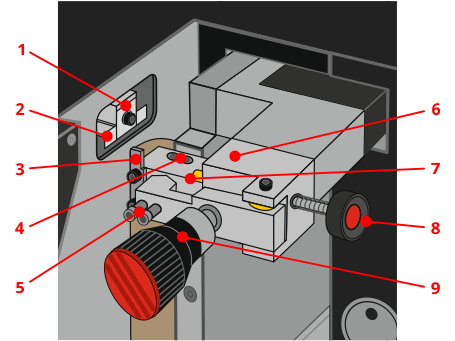

1.4.1. Beschreibung der Elemente

1. Messsonde
2. Messfühlerplatte (Messfühlerblech)
3. Referenzelement
4. Einstellschrauben für Elemente, die die richtige Positionierung des Originalschlüssels im festen Teil der Klemme unterstützen
5. Einstellschrauben zur korrekten Positionierung des Originalschlüssels im beweglichen Teil der Klemme
6. Klemmvorrichtung zum Halten des Originalschlüssels
7. Element zur Angabe des Scanbereichs des Schlüsselprofils
8. Taste zum Anzeigen des Scanbereichs des Schlüsselprofils
9. Klemmrad

1.4.2. Funktionsweise der Scaneinheit

Die Scaneinheit funktioniert nach dem Prinzip des Schließens eines Stromkreises zwischen der Sonde und dem zu prüfenden Werkstück. Bei Kontakt wird die Bewegung der Achse gestoppt und der aktuelle Wert, der die Position bestimmt, wird abgelesen. Die detaillierte Messung des Werkstücks erfolgt durch eine Messplatte, die bei Kontakt mit dem zu prüfenden Element dessen Koordinaten genau bestimmt.

Die Messsonde verfügt über eine Schutzfunktion für die Messplatte in Form von zusätzlichen Endschaltern. Bei Druck auf die Sonde und Nichtschließung des Stromkreises wird die Sonde ausgelenkt und einer der Sicherheitsschalter betätigt. Dies führt zum Stillstand der betreffenden Achse und löst je nach aktuell ausgeführtem Vorgang die entsprechende Aktion aus.

1.4.3. Vorbereitung des Originalschlüssels für das Scannen des Profils

Um einen ordnungsgemäßen Ablauf des Schlüsselprofil-Scanvorgangs zu gewährleisten, müssen die folgenden Bedingungen erfüllt sein:

• Materialtyp: Der Schlüssel muss aus einem leitfähigen Material (z. B. Metall) bestehen, da das Scannen durch Schließen eines Stromkreises mit einer Sonde und dem zu prüfenden Schlüssel erfolgt.
• Sauberkeit der Oberfläche: Die zu scannende Oberfläche des Schlüssels muss gründlich gereinigt werden. Verwenden Sie dazu die mitgelieferten Pinsel oder eine weiche Bürste und Reinigungsbenzin.
• Aggressive Reinigungsmethoden vermeiden: Die Verwendung von rotierenden Bürsten (z. B. Metallbürsten) wird nicht empfohlen, da diese den Originalschlüssel dauerhaft beschädigen und die zu scannende Oberfläche zerkratzen können.
• Entfernen zusätzlicher Elemente: Der Schlüssel sollte keine zusätzlichen Gegenstände wie Rädchen oder Schlüsselanhänger enthalten, da diese mit den Elementen der Scaneinheit kollidieren können.

1.4.4. Befestigung des Originalschlüssels in der Scaneinheit

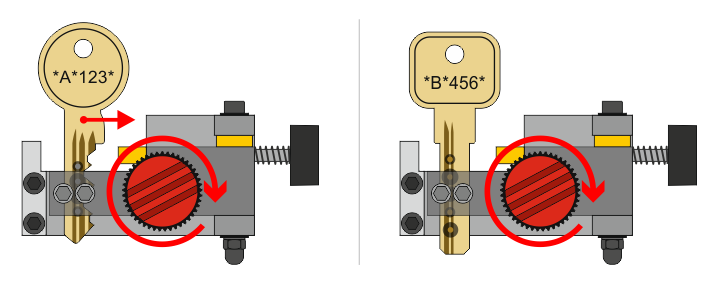

Bei einseitigen Schlüsseln muss sich der obere Anschlag (die sogenannte Basis) auf der rechten Seite befinden, d. h. an dem Element, das den Scanbereich des Profils angibt (gemäß dem Informationsaufkleber auf dem Gehäuse).

Der Schlüssel muss in der richtigen Position befestigt werden, indem er mit dem beweglichen Teil der Klemme durch Festziehen des Handrads mit ausreichender Kraft festgeklemmt wird, die ausreicht, um den Originalschlüssel während des Scannens stabil zu halten, aber nicht so stark ist, dass der Originalschlüssel oder Teile der Maschine beschädigt werden können.

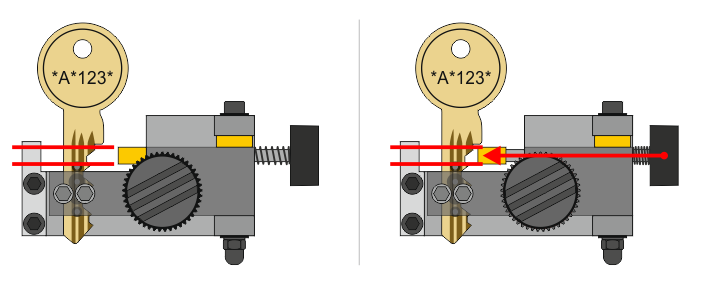

Der Bereich, in dem das Schlüsselprofil gescannt wird, wird durch die Höhe des Kontaktpunkts der Messsonde mit der Oberfläche des Originalschlüssels festgelegt und beträgt 4 mm. Die Stelle, an der der Schlüssel gescannt wird, kann durch Herausziehen des Elements, das den Scanbereich des Profils anzeigt, durch Drücken der Taste auf der rechten Seite der Klemme festgelegt werden.

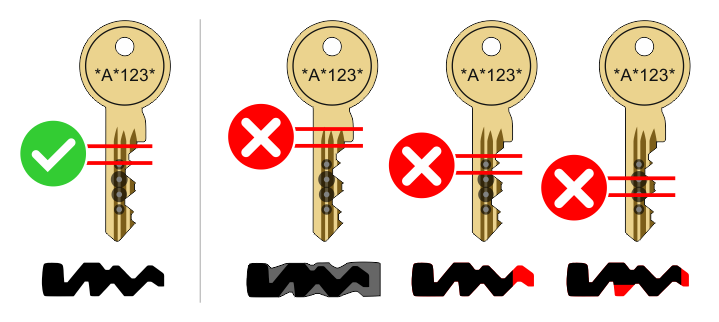

Der Teil des Schlüssels, von dem das Profil gescannt werden soll, sollte einen vollständigen, unverformten Querschnitt ohne Einschnitte oder Bohrungen aufweisen. Bei einseitigen Schlüsseln mit Einschnitten kann dieser Teil mit einem Messschieber bestimmt werden, indem der Schlüssel vom Rücken (der sogenannten Basis) bis zum höchsten Punkt auf der Seite der Einschnitte gemessen wird.

Normalerweise befindet sich diese Stelle direkt unter dem oberen Anschlag (der sogenannten Basis), was für die Anfertigung einer exakten Kopie des Schlüssels wichtig ist, da dieser Teil des Profils in der Regel am wenigsten abgenutzt ist.

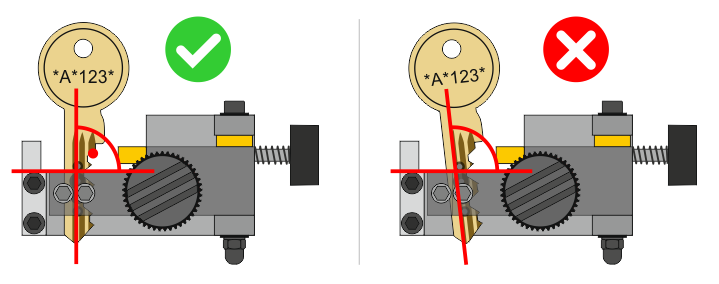

Die Einschnitte (Nuten) des gescannten Schlüsselprofils müssen senkrecht zur Klemmvorrichtung der Scaneinheit stehen. Die richtige Position wird in der Regel durch Andrücken des Schlüssels in die Profilnut durch das Feststellelement des beweglichen Teils der Klemmvorrichtung der Scaneinheit festgelegt. Ist dies nicht der Fall, muss eine andere Profilnut gewählt oder die Position manuell korrigiert werden.

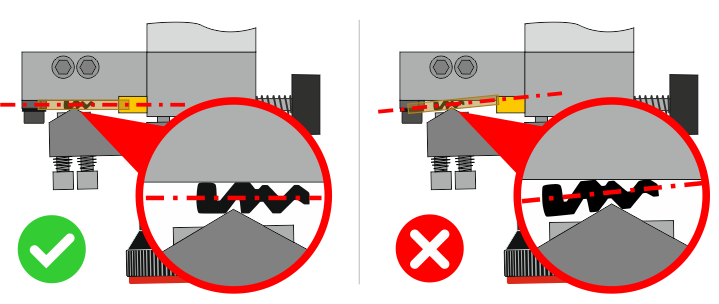

Der Schlüsselkopf (d. h. die Achse seines Profilquerschnitts) muss parallel zur festen (unbeweglichen) Ebene der Klemmvorrichtung der Scaneinheit ausgerichtet sein. Dazu muss die richtige Nut des gescannten Schlüsselprofils ausgewählt werden, die den Schlüssel nach dem Festziehen der Klemmschraube in der richtigen Position hält.

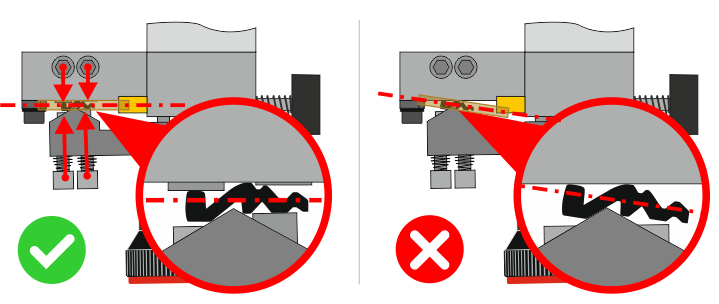

Bei ungewöhnlichen Schlüsseln, bei denen eine korrekte Positionierung in der Scaneinheit nicht möglich ist, müssen die Einstellschrauben in der Klemme verwendet werden, um den Schlüssel mit zusätzlichen Stützpunkten in der richtigen Position zu arretieren.

Zur Einstellung dieser Schrauben ist ein 3-mm-Inbusschlüssel aus dem mitgelieferten Werkzeugsatz zu verwenden. Zusätzliche Elemente zur Fixierung des Schlüssels im festen (unbeweglichen) Teil der Klemme werden durch Festziehen der Schrauben im oberen Teil herausgedreht. Die Schrauben im beweglichen Teil der Klemme bilden mit ihren Enden zusätzliche Stützpunkte, daher müssen sie vorsichtig festgezogen werden, um das Originalprofil des Schlüssels nicht zu beschädigen.

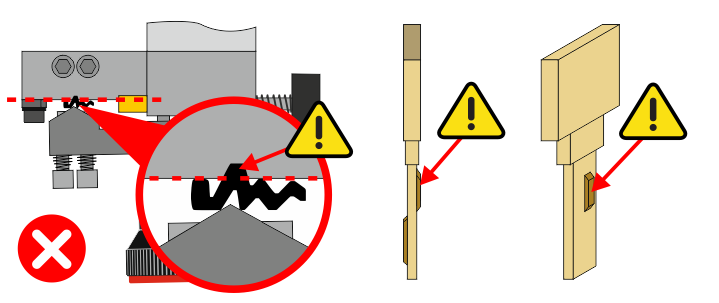

Die hervorstehenden Teile des Schlüsselprofils dürfen nicht über die Kontaktfläche des Schlüssels mit dem festen (unbeweglichen) Teil der Klemme der Scaneinheit hinausragen.
