1.1. Grundlegende Informationen
1.1.1. Einleitung
Die Maschine X-KEY Terminator ist eine CNC-Kopier- und Fräsmaschine zur Herstellung von Schlüsselprofilen. Die Konstruktion der Maschine gewährleistet hohen Bedienkomfort, Präzision und Arbeitssicherheit.
Das Gerät ist für Personen bestimmt, die sich mit der professionellen Schlüsselanfertigung befassen und über entsprechende Kenntnisse, Erfahrung und technische Ausstattung verfügen, einschließlich Zugang zu herkömmlichen Schlüsselbearbeitungsmaschinen.
Die Installation und Bedienung ist intuitiv, jedoch ist es vor der Inbetriebnahme erforderlich, diese Anleitung sorgfältig durchzulesen, um einen störungsfreien und sicheren Betrieb zu gewährleisten.
Die Maschine arbeitet ausschließlich im stationären Betrieb. Während des Transports müssen die Sicherungsschrauben Z1 und Z2 verwendet werden, um mechanische Beschädigungen zu vermeiden.
Ein Teil der in der Anleitung beschriebenen Tätigkeiten wird zusätzlich in Form von Anleitungsvideos auf der offiziellen Website vorgestellt: x-key.eu

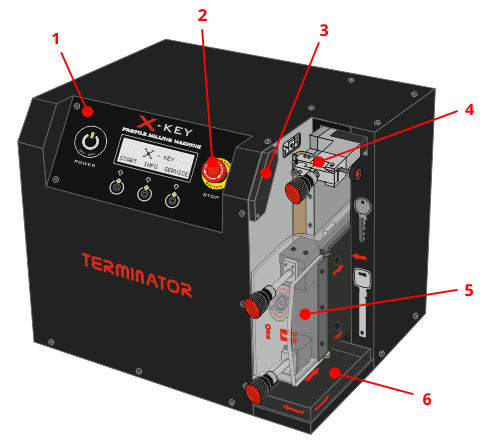

1.1.2. Ansicht von vorne
- Bedienfeld
- Not-Aus-Schalter
- LED-Beleuchtung des Arbeitsbereichs
- Schlüsselprofil-Scaneinheit
- Fräseinheit
- Behälter für Späne

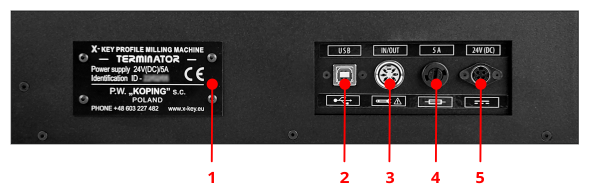

1.1.3. Ansicht von hinten
- Typenschild
- USB-Kommunikationsanschluss
- Service-Schnittstellenbuchse (nur für den Hersteller)
- Sicherungsfach
- Netzstecker
1.1.4. Sicherheitsvorschriften
Die Maschine wurde vollständig so konstruiert, dass höchste Arbeitssicherheit gewährleistet ist. Vor Beginn der Arbeit mit der Fräsmaschine ist es erforderlich, diese Bedienungsanleitung sorgfältig durchzulesen, in der alle zulässigen Tätigkeiten und Verbote beschrieben sind.
Gefahr
Während des Betriebs der Maschine, insbesondere während der automatischen Bewegungen der Scan- oder Fräseinheit, ist es strengstens verboten, bewegliche Teile der Maschine zu berühren.
Gefahr
Bei Auftreten einer Gefahrensituation ist die Maschine unverzüglich durch Betätigen des Not-Aus-Schalters am Bedienfeld (mit der Bezeichnung EMERGENCY SWITCH) vom Stromnetz zu trennen.
Warnung
Im Arbeitsbereich der Maschine dürfen keine unnötigen Gegenstände zurückgelassen werden. Auf der Oberseite des Maschinengehäuses darf nur die mitgelieferte Box mit den grundlegenden Werkzeugen und Rohstoffen auf der linken Seite oder ein Computer (Laptop) auf einem dafür vorgesehenen Ständer abgestellt werden.
Warnung
Alle Arbeiten sind ausschließlich gemäß den Anweisungen auf dem Bedienfeld durchzuführen.
Info
Aus Sicherheitsgründen beginnt die Maschine erst dann mit der Bewegung der Achsen, wenn die Taste auf dem Bedienfeld, die der jeweiligen Option zugeordnet ist, gedrückt und losgelassen wird. Es ist nicht möglich, die automatische Bewegung der Achsen auf andere Weise (z. B. über USB-Kommunikation) auszulösen, was eine Sicherheitseinrichtung gegen versehentliches Starten der Maschine durch externe Software darstellt.
1.1.5. Technische Daten
| Abmessungen: | 345 x 265 x 260 mm (Breite x Tiefe x Höhe) |
| Gewicht der Maschine (netto): | 16 kg |
| Gewicht der Maschine mit Verpackung: | bis zu 25 kg (je nach Ausstattungsoption) |
| Stromversorgung der Maschine: | 24 V DC, 5 A, 120 W |
| Netzteil: | eingang: 85-264 V AC, 50/60 Hz Meanwell GST120A24-R7B |
| Elektrospindel: | leistung: 70 W, Drehzahl: 7200 U/min |
| Fräser: | abmessungen: 20 x 0,3 mm (Durchmesser x Dicke) |
| Bewegung: | 3-Achsen-Ausführung auf Linearwagen, die durch Schrittmotoren über Zahnriemen angetrieben werden Bewegungsbereich: X-Achse 30 mm, Y-Achse 30 mm, Z-Achse 36 mm |
| Arbeitsumgebung für die Verwendung der Maschine: | geschlossene Räume, Lufttemperatur: 15-35 °C, Luftfeuchtigkeit: ca. 50 % |
