1. Bedienung des Geräts

1.3. Bedienfeld

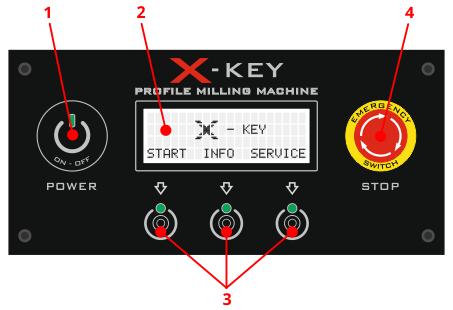

1.3.1. Beschreibung der Elemente


  1. Touch-Power-Schalter
  2. Display
  3. Touch-Tasten zur Steuerung
  4. Not-Aus-Schalter

1.3.2. Einschalten der Stromversorgung

Um die Maschine in Betrieb zu nehmen, führen Sie bitte die folgenden Schritte aus:

  1. Not-Aus-Schalter entsichern – Wenn die Maschine vollständig ausgeschaltet wurde, drehen Sie den Not-Aus-Schalter am Bedienfeld nach rechts (im Uhrzeigersinn) um ca. 45º, bis er leicht herausragt und damit aktiviert ist.
  2. Maschine einschalten – Halten Sie den Touch-Netzschalter länger (ca. 1 Sekunde) gedrückt, bis ein kurzer Signalton ertönt. Die Maschine wird gestartet und wechselt in den Bereitschaftsmodus, wobei die verfügbaren Funktionen auf dem Bedienfeld angezeigt werden.

Die Kontrollleuchte über dem Touchfeld des Netzschalters informiert über den Status der Maschine und die Reaktion auf Berührungen:

  • farbe rot – Maschine ausgeschaltet (Standby-Modus),
  • farbe grün – Maschine eingeschaltet,
  • farbe blau – Berührung erkannt.

1.3.3. Display und Bedientasten

Das LCD-Display zeigt den aktuellen Betriebszustand der Maschine, Meldungen und Anweisungen an. In der unteren Zeile des Bildschirms werden die verfügbaren Betriebsoptionen angezeigt, die durch Drücken der entsprechenden Touchfelder unterhalb des Displays – im Folgenden als Steuertasten bezeichnet – ausgewählt werden können.


Jedes Drücken der Steuertaste wird durch Folgendes signalisiert:

  • änderung der Farbe der Kontrollleuchte über der Taste auf rot,
  • kurzer Signalton.

Die zugewiesene Aktion wird ausgeführt, sobald die Steuertaste losgelassen wird, nicht wenn sie gedrückt wird.

1.3.4. Ausschalten der Maschine

Nach Beendigung der Arbeit muss die Maschine mit dem Touch-Netzschalter ausgeschaltet werden. Wie beim Einschalten muss das Touchfeld länger (ca. 1,5 s) gedrückt werden, bis die Anzeige erlischt und die Beleuchtung der Maschine erlischt.

Tipp

Vor dem Ausschalten der Stromversorgung wird empfohlen, zum Hauptmenü (Begrüßungsbildschirm) zu gehen, um sicherzustellen, dass alle Prozesse ordnungsgemäß abgeschlossen wurden und die Achsen der Maschine in ihre Ausgangsposition (Sicherheitsposition) zurückkehren.

Warnung

Der Not-Aus-Schalter ist keine Steuervorrichtung zum regelmäßigen Ausschalten der Maschine. Verwenden Sie ihn nur in Notfällen.

1.3.5. Not-Aus-Schalter

Der Not-Aus-Schalter (engl. Emergency Stop) ist ein Element des Steuerungssystems, das für das sofortige Anhalten der Maschine in Gefahrensituationen verantwortlich ist. Er darf nur in Notfällen verwendet werden, wie z. B.:

  • unmittelbare Gefahr für die Gesundheit oder das Leben des Bedieners,
  • unkontrollierte Bewegung der Maschine,
  • risiko der Beschädigung mechanischer oder elektrischer Bauteile.

Eine unsachgemäße Verwendung des Not-Aus-Schalters kann zu folgenden Folgen führen:

  • beschleunigter mechanischer Verschleiß (begrenzte Anzahl von Zyklen),
  • verringerung der Wirksamkeit in Gefahrensituationen,
  • verlust der Konformität mit den Anforderungen der Sicherheitssysteme.
